芯片企业内部沟通工具选型指南：从需求到落地的完整流程

本篇目录

对于将核心IP资产视为生命线的芯片设计企业而言，选择一款内部沟通工具，远不止是提升效率那么简单。它是一项关乎企业生存的安全决策。当设计图纸、源代码在日常沟通中流转，使用公有云工具无异于将企业最核心的数字资产置于不可控的风险之下。与此同时，严格的内外网物理隔离又像一道无形的墙，阻碍了研发团队的协同，拉长了本就紧张的开发周期。本文旨在为芯片行业的CIO、IT负责人和研发总监提供一套系统的选型决策框架，帮助企业在严守安全合规与追求研发效率之间，找到最佳平衡点。

芯片研发沟通的安全困境与选型焦点

核心数字资产面临的现实威胁

芯片设计的核心是EDA设计文件和原理图，这些动辄GB级别的智力成果，其价值无可估量。在日常协作中，如果工程师通过个人或公有云工具传输这些文件，哪怕只是一次无意的操作，都可能造成灾难性的泄密。这不仅是技术问题，更是管理难题。

另一方面，为了保护IP，许多企业采取了严格的内外网物理隔离策略。这种物理上的安全保障，却带来了效率上的巨大损耗。跨部门、跨地域的团队协作变得异常困难，一个简单的文件外发申请，可能需要经过层层审批，严重拖慢了项目进度，扼杀了创新活力。

研发环境的特殊兼容性要求

芯片工程师的工作环境有其特殊性。他们重度依赖Linux工作站及生态下的各类EDA工具进行设计和仿真。然而，市面上主流的沟通工具往往优先支持Windows和macOS，对Linux的支持普遍不佳，甚至缺失。这迫使工程师不得不在工作站和个人电脑之间频繁切换，不仅打断了工作流，也为数据泄密埋下了新的隐患。

公有云 IM 与私有化部署 IM 核心维度对比

选型评估的关键维度说明

针对芯片行业的特殊性，沟通工具的选型评估必须调整优先级。传统的评估标准需要被重构为以安全为核心的四维模型：

数据主权（安全）： 核心标准。所有聊天记录、传输文件的存储与控制权必须100%掌握在企业手中。
大文件传输性能（效率）： 直接影响研发效率。能否在安全前提下，高速流转GB级EDA文件。
跨平台兼容性（适配）： 关乎研发体验。是否原生支持Linux等工程师主力工作环境。
部署与集成成本（成本）： 综合考量。不仅是软件采购成本，更包括运维和与现有系统集成的成本。

部署模式对比表

对比维度	公有云 IM	私有化部署 IM
数据存储位置	第三方云服务器，企业无法物理掌控	企业本地服务器，数据完全自主可控
传输加密级别	常规TLS加密	支持P2P端到端加密，局域网传输更安全
访问控制粒度	基于账号密码	可实现IP白名单、内外网权限隔离
研发工具集成度	弱，通常仅支持标准化API	强，可通过Webhook与内部EDA工具、代码库等深度集成

公有云 IM 在芯片场景的局限性

数据合规与审计盲区

芯片企业通常与客户和供应商签有极其严苛的保密协议（NDA）。公有云IM的数据存储在第三方服务器，其数据留存、处理和跨境传输策略可能与企业的合规要求相冲突。一旦发生数据泄露，追责和审计将变得异常复杂。公有云环境提供的标准化日志往往无法满足精细化的安全溯源需求，形成审计盲区。

大文件流转的性能瓶颈

公有云IM的架构是为通用办公场景设计的，所有文件传输都需要经过其中央服务器中转。当面对芯片行业GB级的EDA设计文件时，这种模式的弊端暴露无遗：

性能瓶颈： 文件上传下载速度受限于公网带宽和服务器负载，传输缓慢且容易中断。
成本高昂： 大量大文件传输会急剧消耗服务器带宽和存储资源，带来高昂的运营成本。
安全风险： 核心设计文件在公网中传输，增加了被截获的风险。

私有化部署 IM 的适配优势

构建企业专属的数据保险箱

私有化部署将整个IM系统的服务端、消息中转服务器和数据库全部部署在企业内部服务器上。这意味着所有的聊天记录、设计文件从始至终都未离开企业的物理边界，从根本上杜绝了因使用公有云服务而导致的数据泄露风险。这相当于为企业的核心IP资产建立了一个专属的、物理隔离的“数据保险箱”。

突破物理隔离的权限分级管控

优秀的私有化IM方案，能够在保障安全的前提下，灵活突破物理隔离带来的协作壁垒。通过内外网权限的颗粒化隔离机制，可以为不同角色的用户设置差异化的操作权限。例如，内网的研发工程师可以无限制地传输文件、复制粘贴代码；而外网的协作人员或供应商，则可以被设置为“受限模式”，仅能参与音视频会议讨论，但无法下载会议共享的文件或复制聊天内容，实现了安全与效率的平衡。

关键功能验证：芯片企业怎么选

理论分析之后，必须进入实战验证阶段。以下是芯片企业在选型时必须亲自测试的四大关键功能点：

局域网大文件 P2P 秒传能力验证

这是衡量效率的核心指标。要求供应商提供测试版本，在企业内部局域网环境中，验证两台客户端之间直接传输一个1GB以上的设计文件。重点考察其是否采用了P2P（点对点）直传技术，传输过程是否绕过了中心服务器，以及实际传输速度和稳定性如何。理想状态下，局域网内的大文件传输应能达到“秒传”级别，且不占用宝贵的服务器带宽。

全平台尤其是 Linux 环境的适配度

不要轻信产品宣传册上的“全平台支持”。必须在工程师日常使用的具体Linux发行版（如Ubuntu, CentOS等）上，安装客户端进行深度测试。考察内容应包括：安装部署的便捷性、界面UI的流畅度、消息收发的稳定性、文件传输的成功率、以及CPU和内存的资源占用情况。确保工程师无需切换设备就能获得与Windows平台一致的流畅沟通体验。

零信任架构下的准入控制

安全的第一道防线是准入控制。需要验证系统是否支持基于IP地址的白名单机制。在后台设置仅允许公司内部固定IP或VPN专线IP登录，然后尝试使用白名单外的IP地址进行登录，检验系统是否能有效拦截。这是阻断外部非授权访问、防止账号失窃后异地登录的关键防线。

研发工具链的深度集成能力

现代研发讲求工具链的打通。评估IM工具是否提供开放的API或Webhook能力。一个典型的验证场景是：尝试将内部EDA工具的仿真结果通知、或GitLab/Gitee的代码审查（Code Review）请求，通过Webhook直接推送到指定的项目群组中。这能将IM从一个单纯的聊天工具，升级为研发流程的“信息枢纽”，大幅提升协同效率。

落地与集成：跨越物理隔离的实施路径

实施前期的网络架构规划

成功落地私有化IM，不仅是软件安装，更是网络架构的合理规划。需要与IM厂商的技术专家共同探讨，如何在现有物理隔离的网络环境中，为特定的外部协作人员（如异地办公室的产品经理、核心供应商）开辟安全的接入通道。这通常涉及到配置“受限访问模式”，允许他们通过特定的VPN或授权IP，接入系统参与沟通，但其操作权限受到严格限制。

某高端模拟芯片企业实践案例

一家拥有数百名工程师的高端模拟芯片企业，其研发团队重度依赖Linux工作站。在采用私有化部署的沟通工具后，他们解决了两大核心痛点。首先，客户端完美适配其主流Linux发行版，工程师无需离开工作站即可高效沟通。其次，通过Webhook将EDA仿真完成的通知实时推送到相关项目的聊天窗口，省去了过去频繁手动查询结果的等待时间。更关键的是，通过IP白名单机制，保障了不同分公司之间在协作进行核心版图设计时的绝对安全，实现了沟通延迟的大幅缩短和零数据泄露。

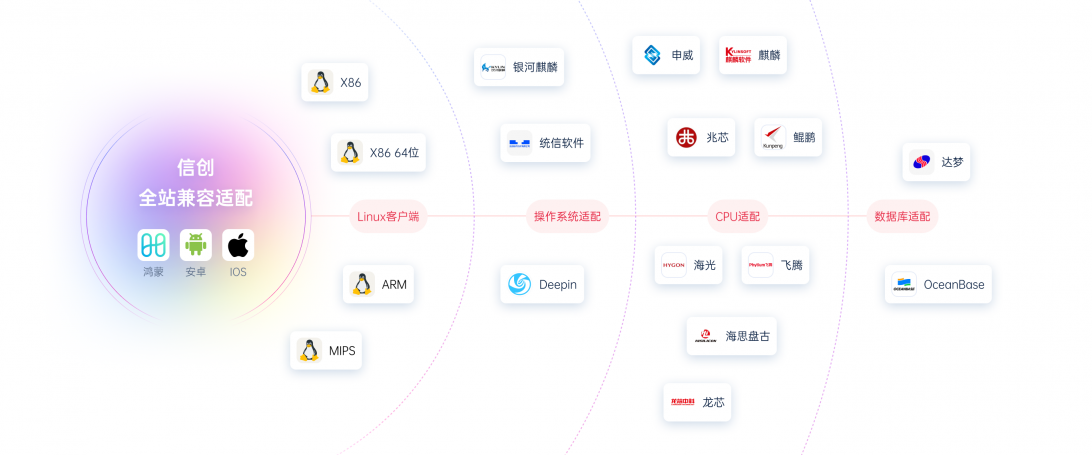

国产信创生态环境兼容性适配列表图

喧喧 IM 在芯片行业的应用参考

专为高安全需求打造的底层架构

喧喧IM作为一款专为企业级市场设计的即时通讯平台，其核心价值与芯片行业的需求高度契合。它通过私有化部署，确保企业数据100%自主可控。在此基础上，提供了通讯全链路加密、数据库消息加密存储、服务端文件加密等多重安全保障，全面守护企业的核心IP资产。

国产化替代信创解决方案主题宣传图

契合研发场景的轻量化与高扩展性

喧喧IM深刻理解芯片研发团队的特殊环境，提供了对Windows、macOS、Linux的全平台原生支持，确保了在不同操作系统下一致、流畅的用户体验。其轻量化设计，即使在万人级并发下也能保持稳定，对服务器资源占用低。同时，开放的API和Webhook能力，使其能轻松与企业现有的EDA工具、项目管理系统等研发工具链集成，打造一体化的信息平台。包括地芯引力在内的多家国家级专精特新“小巨人”企业，在采用喧喧IM后，显著提升了研发协同效率，内网大文件传输不再需要繁琐审批，实现了安全与效率的双赢。
